YX-V80平推杆是一款功能强大，结构紧凑，设计新颖的推杆，具有噪音小和速度快等特点。该推杆能够承受的推动负载范围为1500N到6000N，能让客户为自己的产品选择更合适的推杆。
YX-V80专为功能沙发市场上的一系列应用而设计开发，例如功能沙发，老人椅，按摩椅等。以及各种其它应用。
YX-V80配有一根带多种插头的固定电缆，不仅适合大多数通过2脚各类插头连接，而且还适合客户自己的通过其他指定的插头连接的控制系统。(例如5/6脚 带信号输出线插头)
YX-V80计数功能强大，具有转子计数，丝杆计数功能。客户可任意选择计数方式，满足客户本身产品的设计需求。
功能和选项：
推动负载：1500N、2000N、3000N、4000N
拉动负载：4000N
外壳颜色：黑色细磨砂
保护级别：IP20
绝缘等级：CLASS E
电机：24 VDC，标准规格
线速度：标准6mm /S，定制：6~30mm /S
行程：40-450mm ，可客户定制

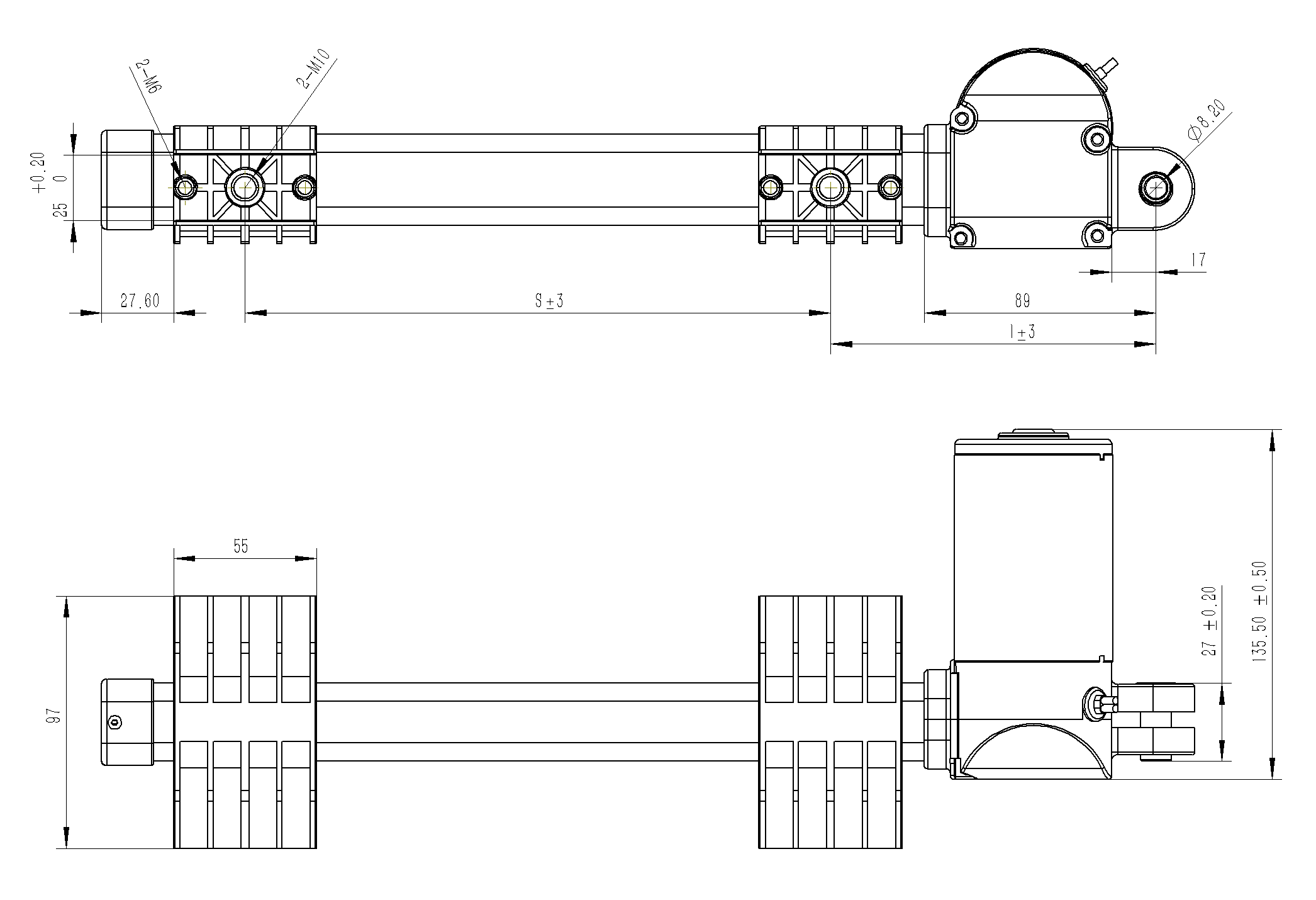

最小安装尺寸：安装尺寸 = 行程 + 97毫米 适用于所有规格
计数选项：转子计数的单/双霍尔元件 丝杆计数的单霍尔元件
噪音水平：≤50 dB (A)
安全选项：正常
内置限位开关：行程开关
内置端点保护装置：机械式(仅用于安全)
电缆：根据客户要求定制
安全系数：按摩椅=1.5
重量：> 1.5千克(取决于规格，例如电机类型、行程/电缆长度等)
静态弯矩：不允许承受侧向负载
反馈类型：无，单，双霍尔元件可选
电机内置EMC，过流保护器
使用：
工作占空比：10%，连续使用2分钟，然后休息18分钟
运行温度：+5°C 至 +40°C
运行湿度：30°C时20% - 90% -不冷凝
运行气压：700至1060 hPa
运行高度(海拔)：最高3000m
储存温度： - 10°C 至 +50°C
储存湿度：30°C时20% - 90% -不冷凝
储存气压：700至1060 hPa
测量条件：
放置位置：水平放置
额定电压：DC24V（测试电源的波纹电压应不大于100mV）
环境温度：+15℃～+25℃
相对湿度：45%～75%
电气仪表精度不低于0.5级，测力仪表精度不低于1.0%
标准马达24VDC | ||||||
YX-V80标准 | 螺杆类型 | T14-3/3 | T14-3/3 | T14-4/1 | T14-4/1 | T14-4/1 |
| 螺距(mm) | 9 | 9 | 4 | 4 | 4 |
最大推力 (N) | 推 | 3,000 | 3,000 | 4,000 | 4,000 | 4,000 |
| 拉 | 3,000 | 3,000 | 4,000 | 4,000 | 4,000 |
典型电流 (A) | 满载 | 4.2 | 4.2 | 3.6 | 3.6 | 3.6 |
典型速度 (mm/s) | 空载 | 20 | 20 | 6 | 10 | 12 |
| 满载 | 12 | 12 | 4 | 6 | 8 |
最大自锁力 (N) | 推 | 1,000 | 2,000 | 3,000 | 3,000 | 2,500 |
| 拉 | 1,000 | 2,000 | 3,000 | 3,000 | 2,500 |

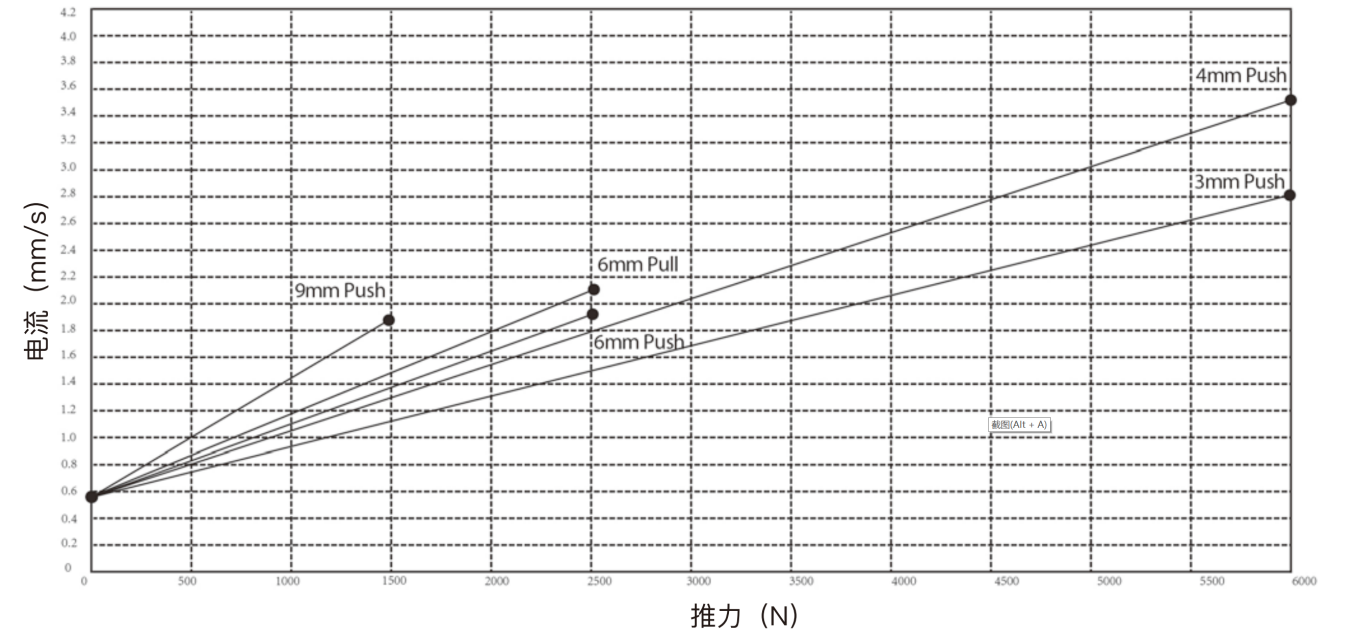

电流 VS 推力

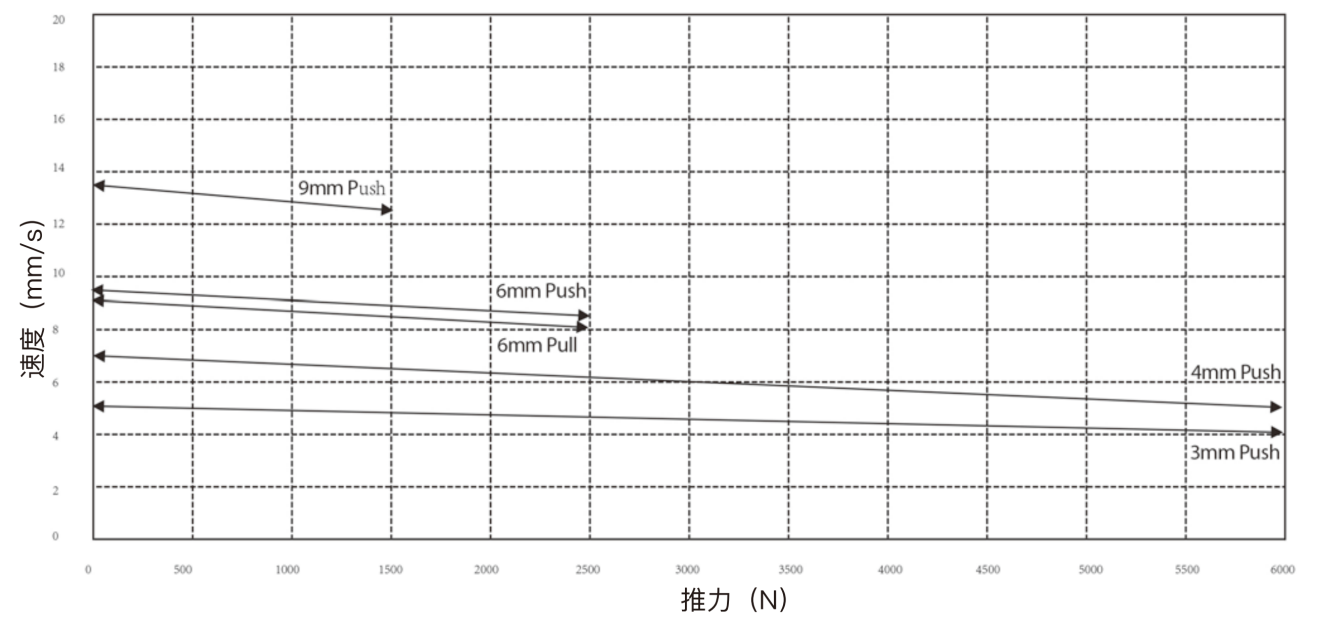

速度 Vs推力
